STR1060A单相标准功率源单相标准源 单相功率源

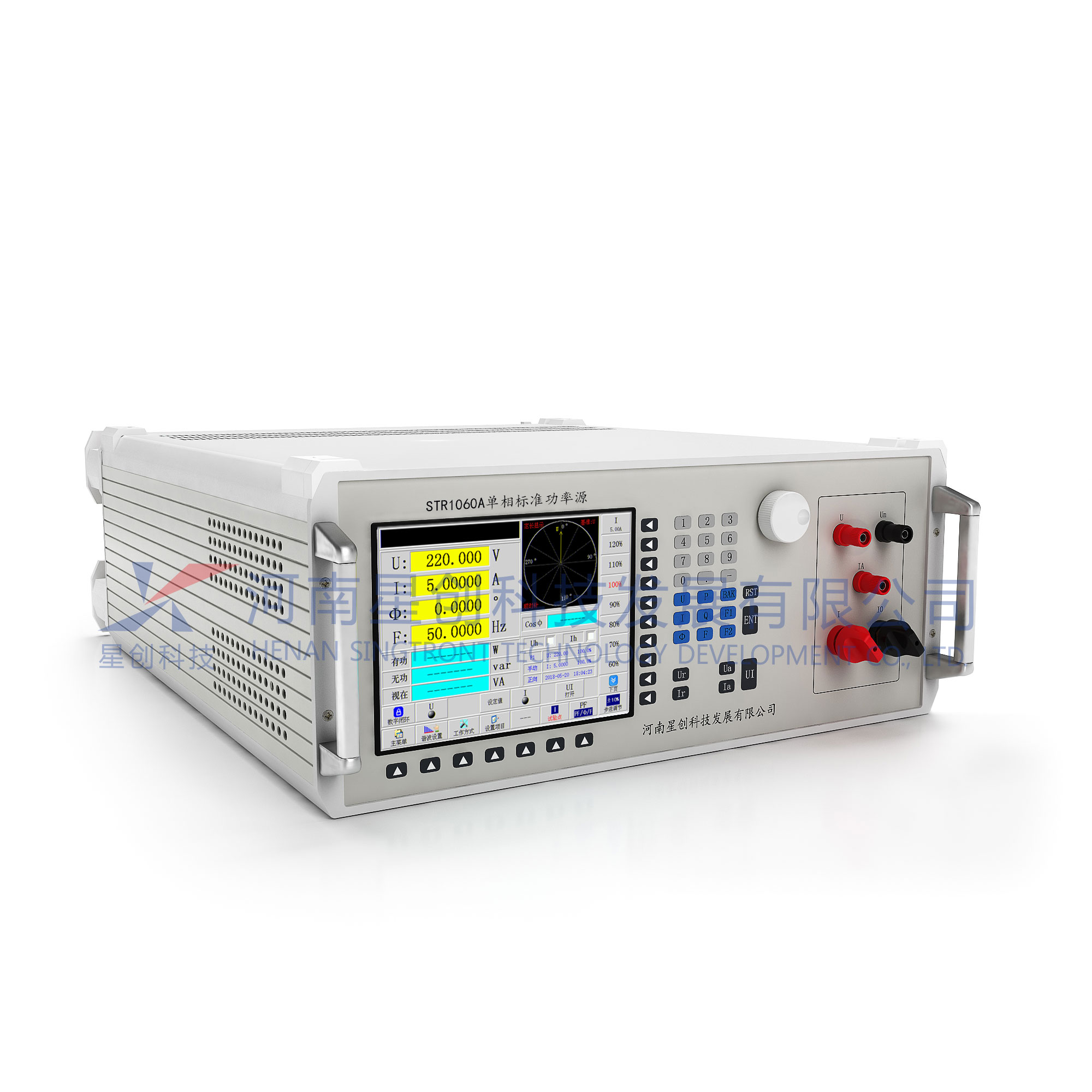

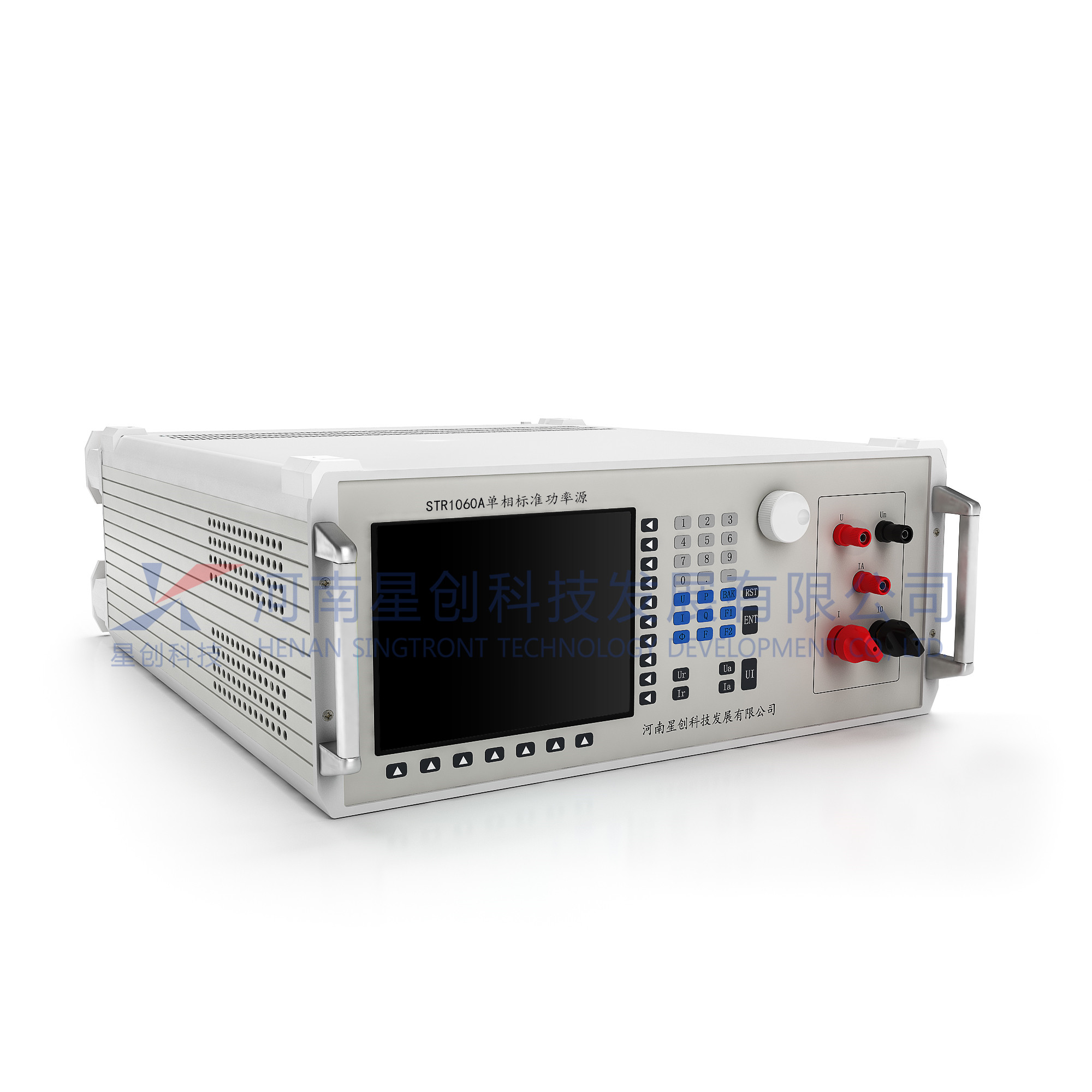

STR1060A单相标准功率源


STR1060A单相标准功率源是面向单相类仪表检测需求而推出的一款智能型宽量程高精度标准功率源产品,它采用表源一体化集成设计、运用全数字闭环技术及嵌入式系统、高精度高速交流采样ARM+DSP研制而成、配合高效功放电路硬件平台,使得仪器输出指标优异,性能出色。被广泛应用于各种电力仪表检测校准、计量机构检测认证及其他多种电气试验场合。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396(微信)





Cinque Terre

产品别名:

    单相标准功率源、程控单相功率源、单相标准源、交流标准源、标准源、单相校准仪、单相校验台、多功能校准源、程控功率源、功率源、单相交流源、单相标准测试源、程控单相标准功率源、单相程控精密标准源


产品功能:

1、可广泛应用于各种单相电力仪表、电能表、功率计、控制器、保护装置、电参数模块、电气火灾监控系统、剩余电流探测器、智能断路器、精密互感器、等单相类仪表产品的检测校准,也可方便携带至现场作标准信号源输出使用。

2、可输出高稳定度、高准确度、高线性度的单相工频电压、电流、相位、频率、功率、功率因数信号,确保各电参数在大小量程下参数值的一致性输出。

3、具备强大的谐波输出和分析功能,可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

4、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。

5、丰富的电压、电流、相位、功率因数试验点设计,可任意编辑,根据实际自行增减,使得效率更加便捷高效。

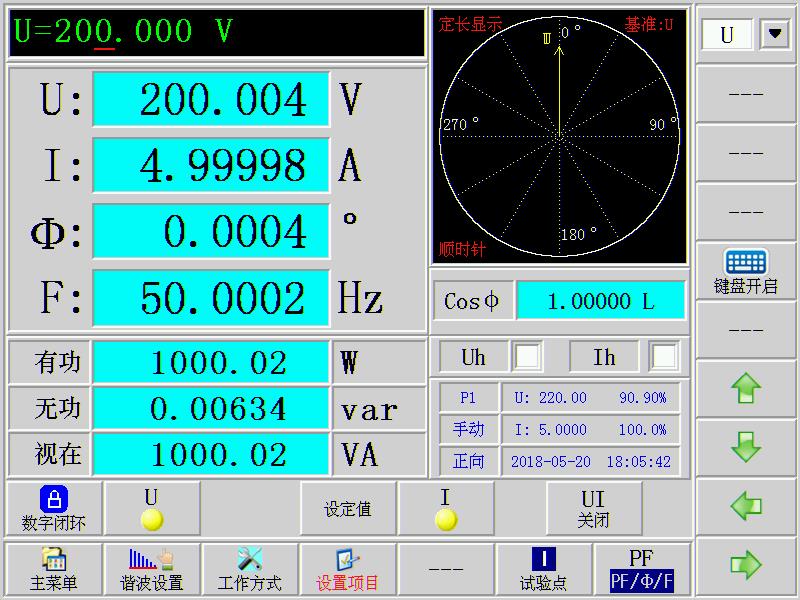

6、高达10项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

7、具有三路电能脉冲输入输出接口,同时校验三块单相电能表误差,可作为电能表检定装置使用,在实验室或现场进行各种单相电能表检定。

8、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

9、具有超强的电容负载驱动能力,可满足各种性质负载要求。

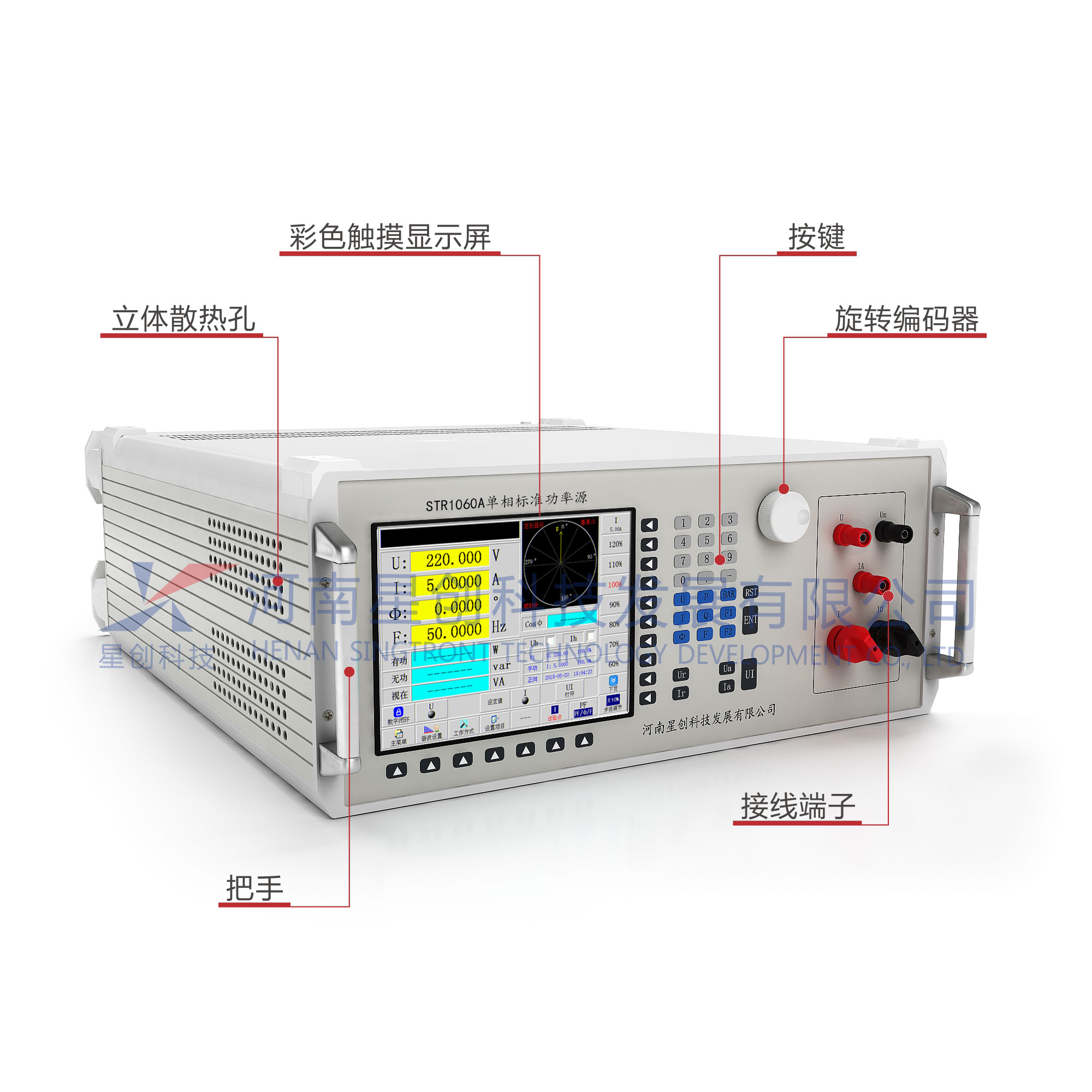

10、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,可在输出状态任意设置所需参数值,极大提高了工作效率。

11、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。

12、仪器配备外控开关接口,可外接脚踏开关控制信号的启停,特别适合生产部门使用。

13、仪器具备极强的抗干扰能力,采用软件和硬件双重闭环技术,确保输出的标准信号超乎想象。

14、采用成熟的功放技术、科学的装配工艺,可靠性、稳定性大大提高。

15、当电压短路、电流开路或接线错误时,可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能,让用户尽可放心大胆使用。

16、本机器有中、英、俄、法等多语种版本,可任意切换,便于各国用户使用。

17、本仪器可根据用户需求进行各种定制版研制,产品分为0.1级、0.05级、0.02级、常规款、便携款、定制款、柜体款等多种款式可选。



功能项 参数
准确度 0.05级;0.02级
表源一体功能
基本功能 标准单相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2-51次谐波
向量图显示
电能误差校验
电能累计走字
脉冲输入输出
试验点编辑
操作方式 触摸屏+按键+上微机
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版 中、英、俄、法等多语种切换
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:600V、380V、220V、100V、57.7V ; 调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度:0.05%RG;稳定度:≤0.005%/3min;输出功率:50VA;满负载调整率:0.02%RG; 失真度:≤0.1%(非容性负载)
电流量程 量程:100A、 20A、5A、1A、0.2A、0.05A;调节范围:(0~120)%RG 调节细度: 0.01%RG
输出电流指标 准确度: 0.05%RG ; 稳定度: ≤0.005%/3min;输出功率:100VA ; 满负载调整率:0.02%RG; 失真度:≤0.1%(非容性负载)
有功功率 准确度:0.05%RG;稳定度:0.005%RG/3min
无功功率 准确度:0.1%RG ; 稳定度: ≤0.01%/3min
相位 0°~359.999°;调节细度:0.001°;准确度: 0.02°
频率 调节范围:40Hz~70Hz; 调节细度:0.0001Hz 准确度:0.001Hz
功率因数 调节范围:-1.0~0~+1.0 调节细度:0.0001 准确度:0.001
谐波分析 谐波次数:2-51次; 谐波含量设置范围:0~40% 谐波含有率设置准确度:设置值±0.1%
工作电源 AC220V±15%
产品规格 449mm×455mm×177mm 重量15kg

资料类型 版本号 下载链接
中文说明书 在线查看   下载
