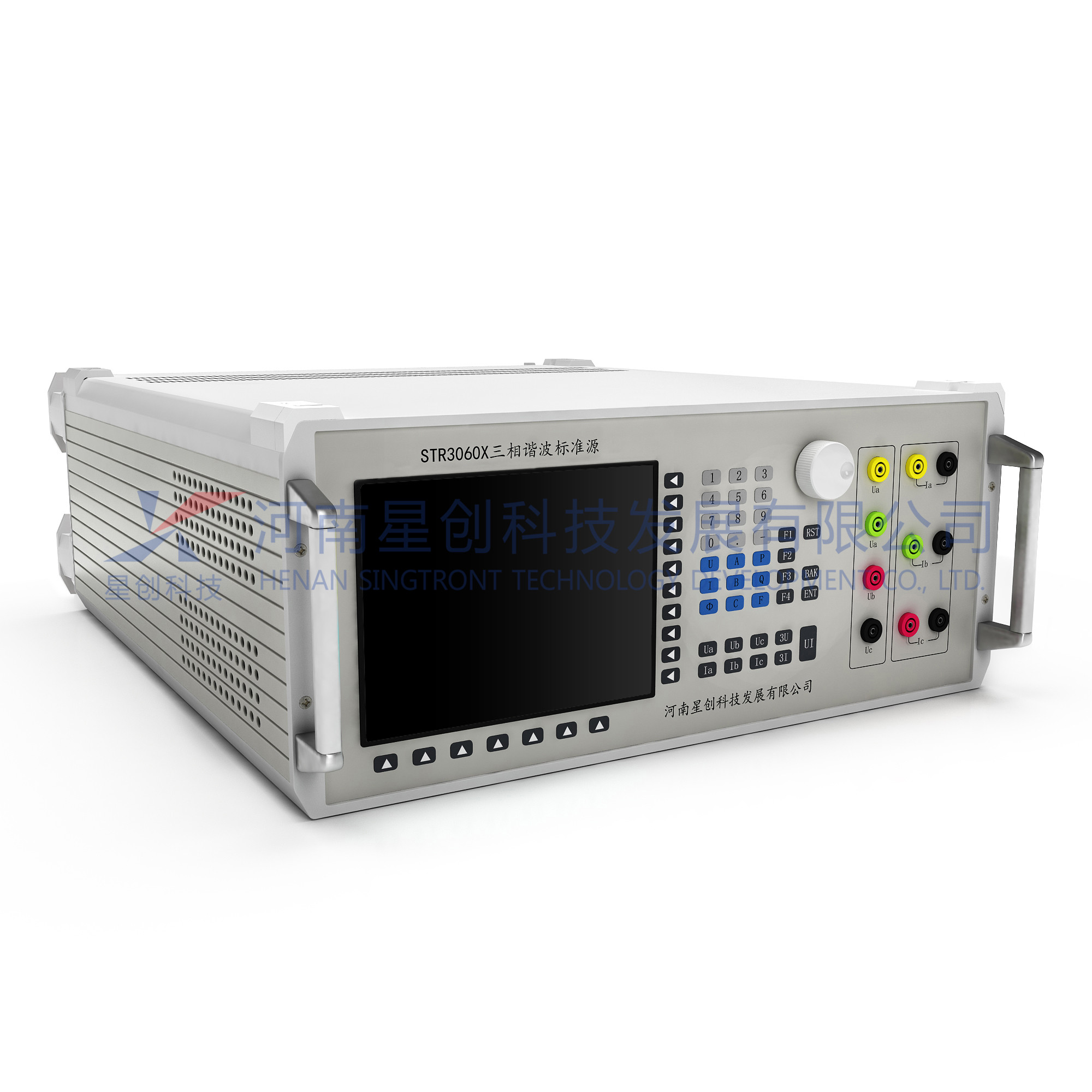

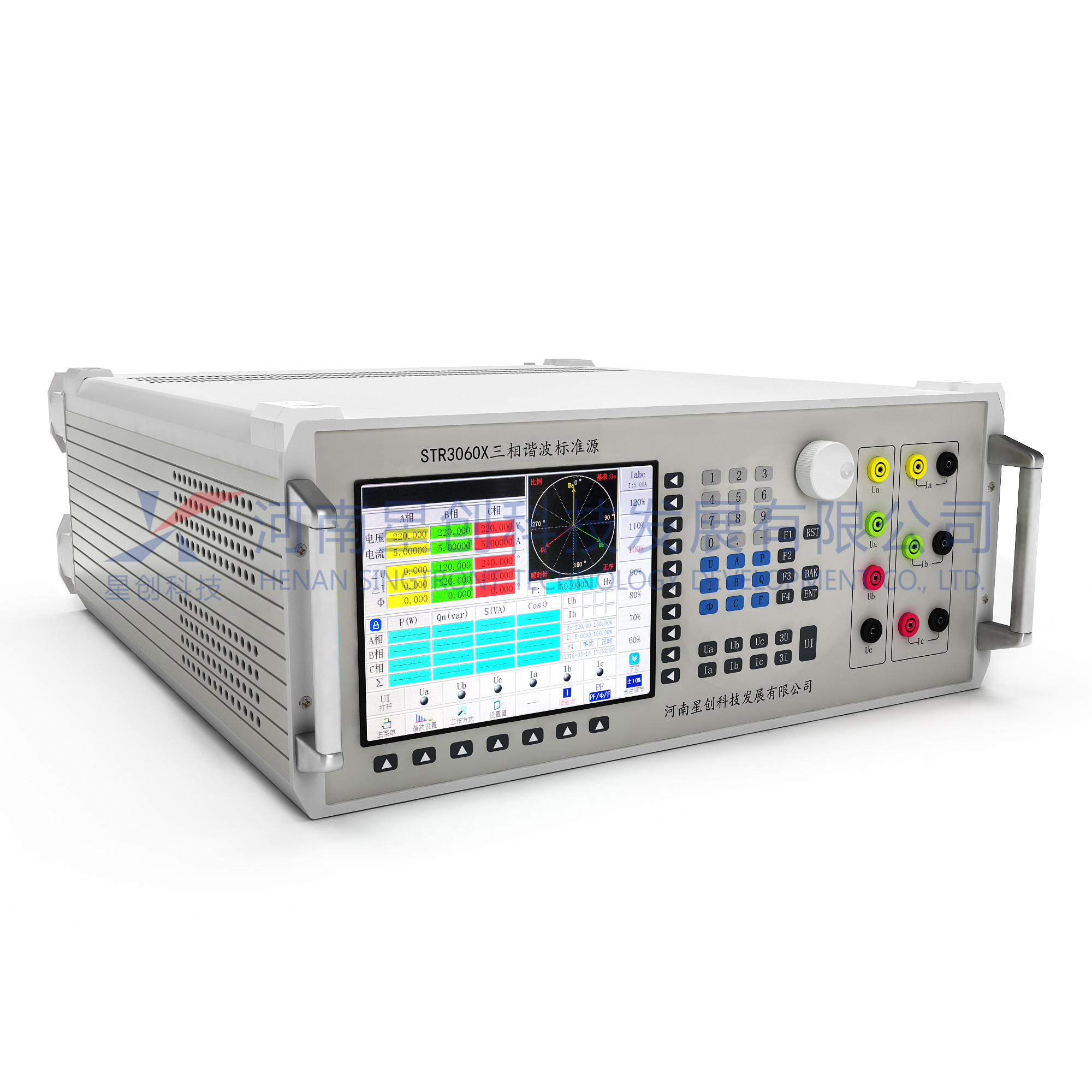

STR3060X三相谐波标准源


STR3060X三相谐波标准源是针对各种谐波分析及试验需求而研发推出的一款谐波标准功率源,该谐波源涵盖了标准源基本功能,并在此基础上进一步开发了谐波试验所需各种功能模块,用于满足谐波分析各种参数需求,本产品是国内为数不多的高端谐波标准信号产品。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

产品别称: 谐波标准装置 谐波功率源 谐波标准功率信号源 标准谐波装置 谐波标准信号发生器 谐波功率信号源 谐波放大器 谐波信号发生器 谐波发生器 谐波标准源 谐波信号源 谐波源 多功能谐波标准源

本谐波标准源采用高度集成表源一体化设计,品质卓越,功能强大,性能稳定,操作简捷,携带方便、实用性极高,被大量应用于电气试验、计量校准、产品测试、科学研究等试验场所,极大地提高了各种仪表校准及各类电气产品试验工作的时效性和可靠性。产品参照JJG596-2012/JJG597-2005/GB/T11150-2001/JJG307-2010等国家电能计量检定规程设计,符合规程规定各种信号输出标准及试验点要求。

适用于谐波分析仪、谐波表、无功补偿装置、有源滤波装置(发生器)、无功补偿控制器、智能电容器、电能质量分析仪、电能质量监测终端、谐波发生器、电能质量表、多功能数显表、电能表的检定和校验,是电力、计量、科研、各类仪表生产企业、谐波分析治理单位等等进行检定和校准、试验的理想设备。是国内为数不多的专业高端谐波标准源产品。


1、可输出高稳定度、高准确度的三相交流标准源信号,三相交流电压、电流、相位、频率、功率、功率因数高精度标准源闭环输出

2、可输出2-63次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、 可广泛用于检测各种谐波分析仪、多功能谐波表、谐波分析装置、谐波保护器、谐波发生器、无功补偿控制器、有源滤波装置、数字仪表、电能质量分析仪、等等具备谐波功能及需要谐波测试类各种电子产品的各项指标。

4、谐波输出及谐波分析功能强大,具备谐波输出、谐波闭环、基波电压电流、谐波电压电流、基波功率、谐波功率等功能,既可以单独设置分相谐波输出,又可以设置合相谐波输出。

5、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。良好的动态负载自动调整基数和软件自校准功能,有效的保证标准源输出的准确性和可靠性。

6、、丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷高效。

7、、高达32项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

8、具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

9、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

10、具有超强的电容负载驱动能力,可满足各种性质负载要求。

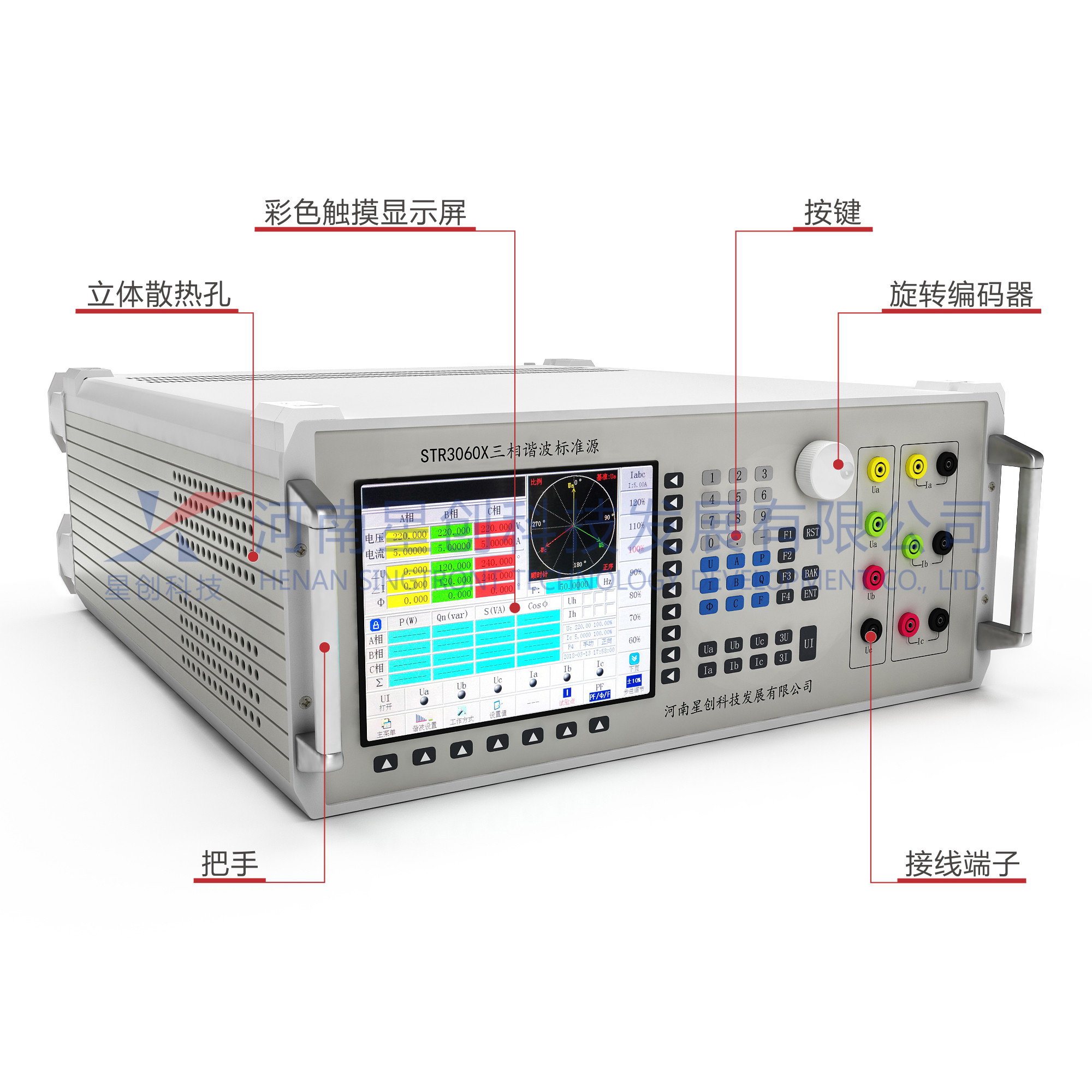

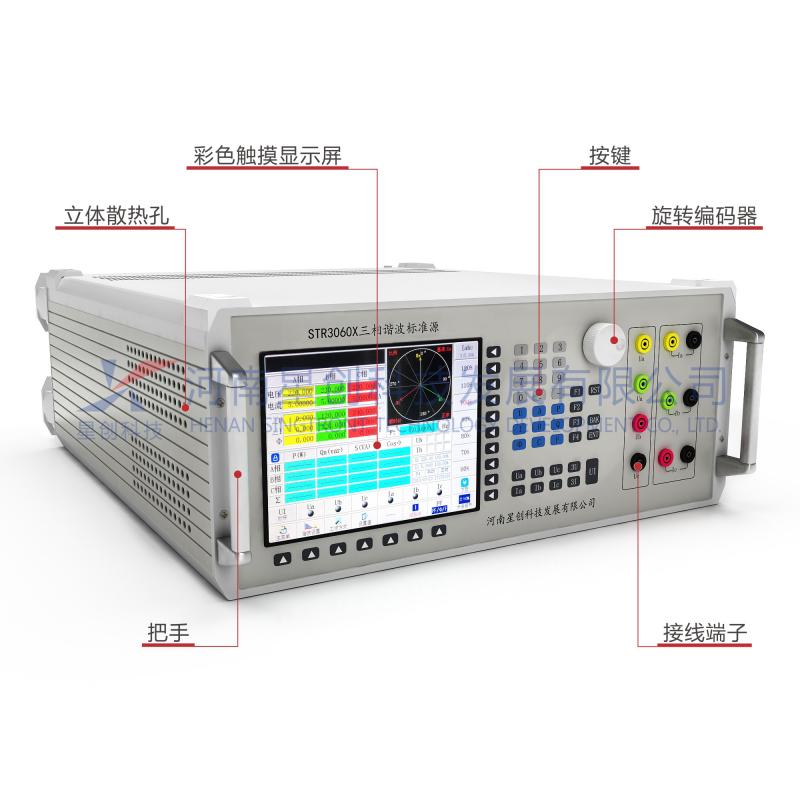

11、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

12、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。



功能项 参数
准确度 0.05级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出。
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2-63次谐波
向量图显示
电能误差校验 可同时校验3只电能表
电能累计走字
脉冲输入输出 3路脉冲输入 3路脉冲输出
试验点编辑 任意设置所需试验点、任意进行编辑
操作方式 彩色触摸屏+按键+编码器+上微机+脚踏开关
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版 多语种版本自动切换
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V 调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度: 0.05%RG; 稳定度:≤0.02%/3min;输出功率:每相20VA ; 满负载调整率:0.05%RG;失真度:≤0.1%(非容性负载)
电流量程 量程: 20A、5A、1A、0.2A;调节范围:(0~120)%RG 调节细度: 0.01%RG
输出电流指标 准确度: 0.05%RG ; 稳定度: ≤0.02%/3min;输出功率:每相20VA ; 满负载调整率:0.05%RG;失真度:≤0.1%(非容性负载)
有功功率 准确度:0.05%RG 稳定度:0.05%RG/3min
无功功率 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min
相位 0°~359.999°;调节细度:0.001°;准确度:0.02°
频率 40Hz~70Hz;调节细度: 0.0001Hz ;准确度:0.001Hz
功率因数 -1~0~+1 ;调节细度: 0.0001 ;准确度:0.001
谐波分析 谐波次数:2-63次 谐波含量:0~40% 谐波含量准确度: 设置值±0.1% ;谐波功率、基波功率、谐波闭环、失真度测试
直流电压输出
直流电流输出
直流电压测量
直流电流测量
工作电源 AC220V±15%
产品规格 449mm×455mm×177mm;重量 18Kg
