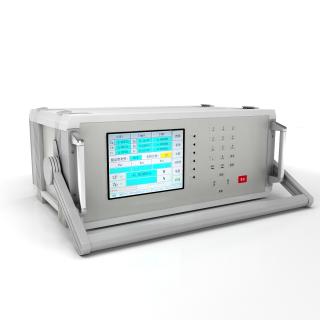

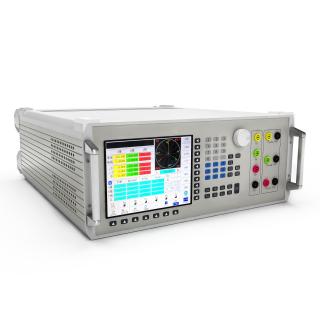

STR3060A-100三相大功率标准源


STR3060A-100三相大功率标准源是在常规标准源基础上推出的一款具备大电流大功率输出的标准功率源,主要针对100A以上大电流以及输出功率在150W以上标准源需求场合,它保持了常规标准源的精度和稳定性,同时仪器采用标准6U机箱,便于携带以及组装,既可以独立使用也可以与其他设备配套组合构成检定装置使用,是一款实用性很强的大功率源产品。




热线电话:0371-65852132    65851776

在线咨询:点这里给我发消息 点这里给我发消息

24小时热线:13838505396





Cinque Terre

    产品别称:   大功率源,  三相标准源 , 三相谐波标准源 ,大功率标准源 ,大功率谐波标准源 ,大功率谐波发生装置,  大功率谐波发生器 ,大功率信号源, 大电流信号发生器

      该仪器运用先进的数字闭环标准源和0.02级标准电能表的测量技术;采用嵌入式工控机、大屏幕TFT彩色液晶显示器、DSP精密波形合成、超大规模FPGA(现场可编程逻辑门阵列)芯片和高精度A/D等一系列先进器件精心设计构成。整机技术先进、性能可靠、输出覆盖范围宽、功能齐全、操作简便,体积小重量轻。


1、采用表源一体化紧凑型设计。大功率标准源,功能强,操作方便,便携使用。

2、真正意义上的标准源设计,设定即输出。

3、超大带载能力,特殊功放设计,超凡技术引领,常规输出功率在150-200瓦之间,更大输出功率可定制,在同类产品中体积最小,重量最轻,性能卓越,品质可靠。

4、精度高,指标优,综合误差0.05级。

5、 数字闭环反馈,频率、相位、功率因数、电压、电流各输出参量均可作为标准使用。

6、高清彩色触摸屏液晶,直观的显示工作状态、矢量图、波形图、谐波图。

7、具备谐波输出与分析能力,可分相设置2~51次谐波输出,谐波可单次或组合输出,适用于各类仪表的谐波性能试验。

8、微机管理型操作平台,RS232串口协议开放,易于用户二次开发扩展功能。

9、具有多重保护:短路保护、开路保护、功放输出保护。

10、超强负载适应能力,电压可直接带电容,输出状态下可直接带整流型负载。



功能项 参数
准确度 0.05级
表源一体功能
基本功能 标准三相电压、电流、相位、有功功率、无功功率、视在功率、功率因数、相位、频率输出。
单相输出功能
合相输出功能
设置调节功能 所有电参数任意设置、连续可调
谐波功能 2-51次谐波
向量图显示
电能误差校验 可同时校验3只电能表
电能累计走字
脉冲输入输出 3路脉冲输入 3路脉冲输出
试验点编辑 任意设置所需试验点、任意进行编辑
操作方式 彩色触摸屏+按键+编码器+上微机+脚踏开关
通讯接口 RS232和 485接口,通讯协议开放
上微机控制 带上微机控制软件
中英文版
远程升级
自校准功能
软件修正
保护功能 自动保护,故障报警
电压量程 量程:380V、220V、100V、57.7V 调节范围:(0-120)%RG;调节细度:0.01%RG
输出电压指标 准确度: 0.05%RG;稳定度:≤0.02%/3min;输出功率:每相50VA ; 满负载调整率:0.05%RG; 失真度:≤0.2%(非容性负载)
电流量程 量程:100A、 20A、5A、1A、0.2A、0.05A;调节范围:(0~120)%RG ; 调节细度: 0.01%RG
输出电流指标 准确度: 0.05%RG 稳定度: ≤0.02%/3min;输出功率:每相150VA/MAX 满负载调整率:0.05%RG 失真度:≤0.2%(非容性负载)
有功功率 准确度:0.05%RG 稳定度:0.02%RG/3min
无功功率 准确度: 0.1%RG ; 稳定度: ≤0.02%/3min
相位 0°~359.999°;调节细度:0.001°;准确度:0.02°
频率 40Hz~70Hz;调节细度0.0001Hz ;准确度:0.001Hz
功率因数 -1~0~+1 ;调节细度:0.0001;准确度: 0.001
谐波分析 谐波次数:2-51次 谐波含量设置范围:0~40% 谐波含有率设置准确度: 设置值±0.1%
直流电压输出
直流电流输出
直流电压测量
直流电流测量
工作电源 AC220V±15%
产品规格 450mm×620mm×275mm; 重量 38Kg



暂无视频操作说明书



资料类型 版本号 下载链接
中文说明书 在线查看   下载

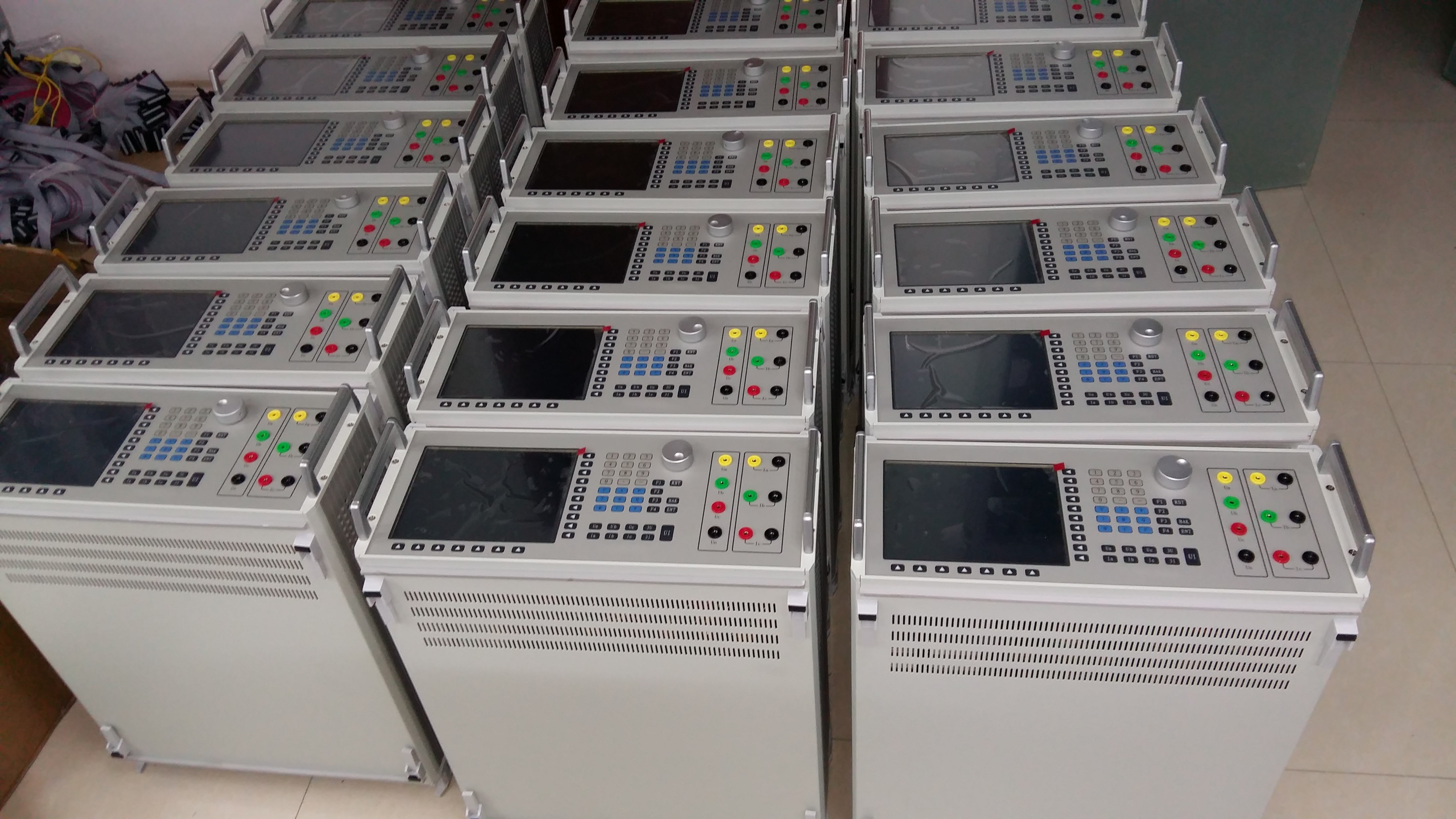

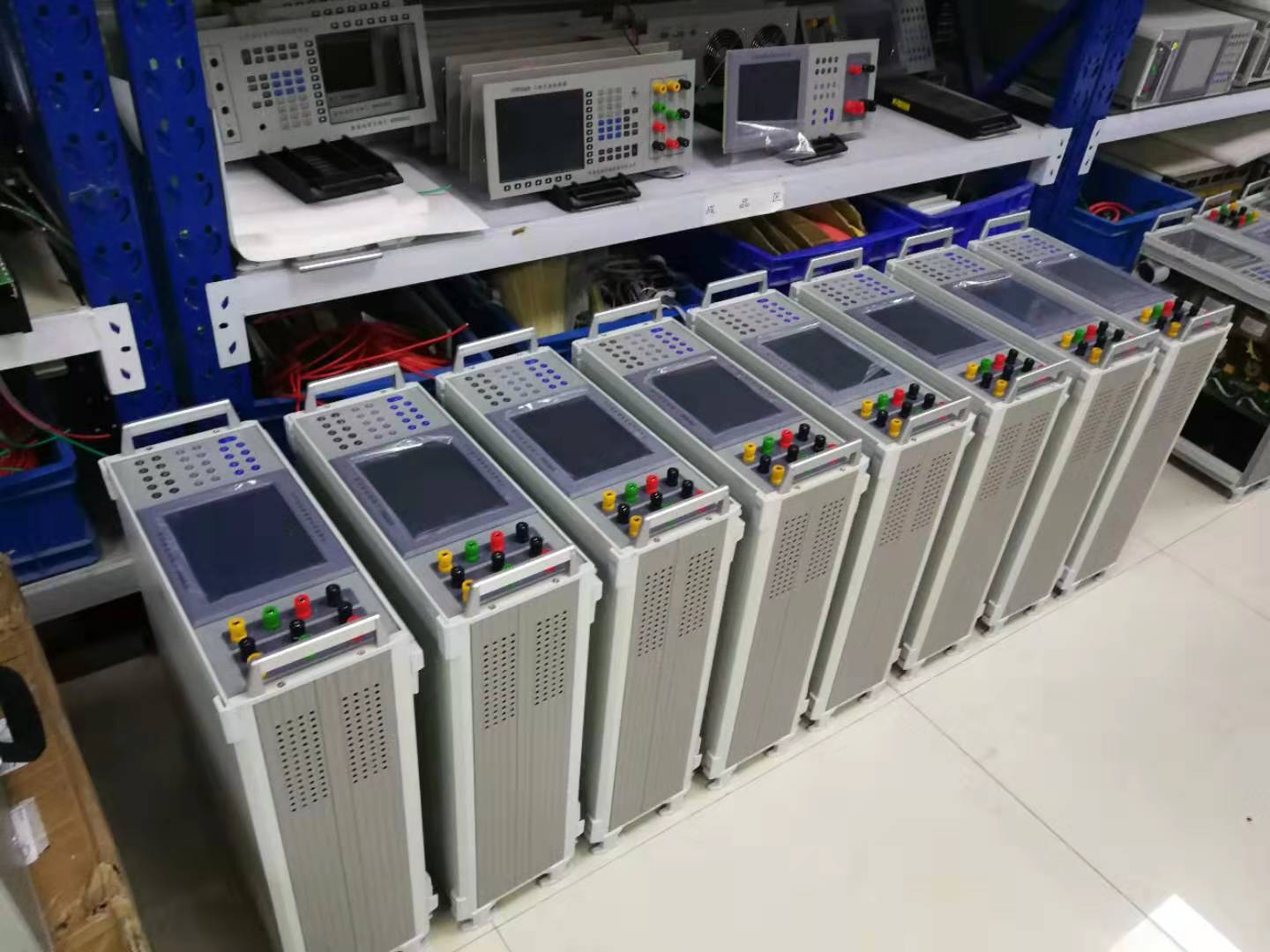

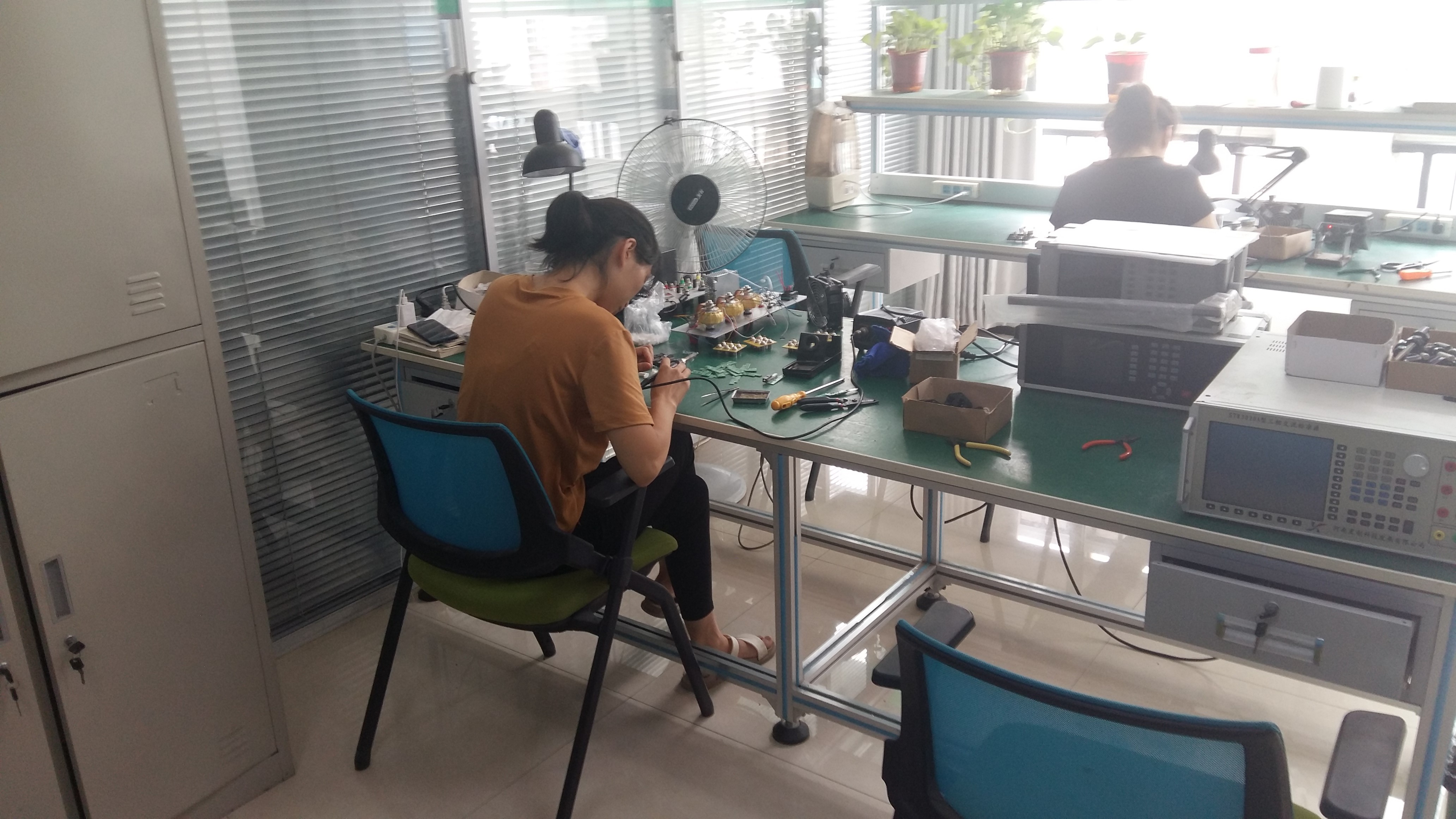

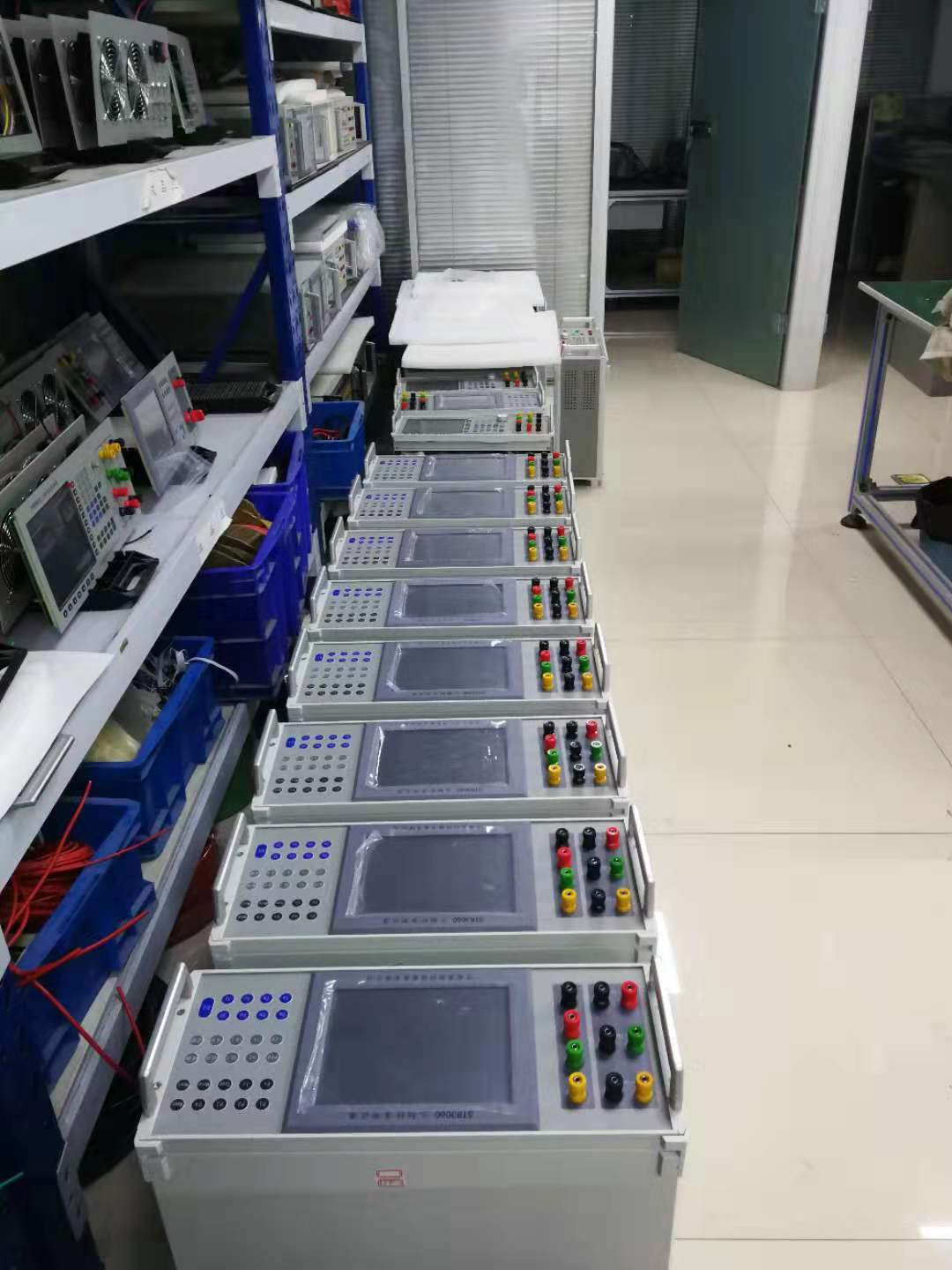

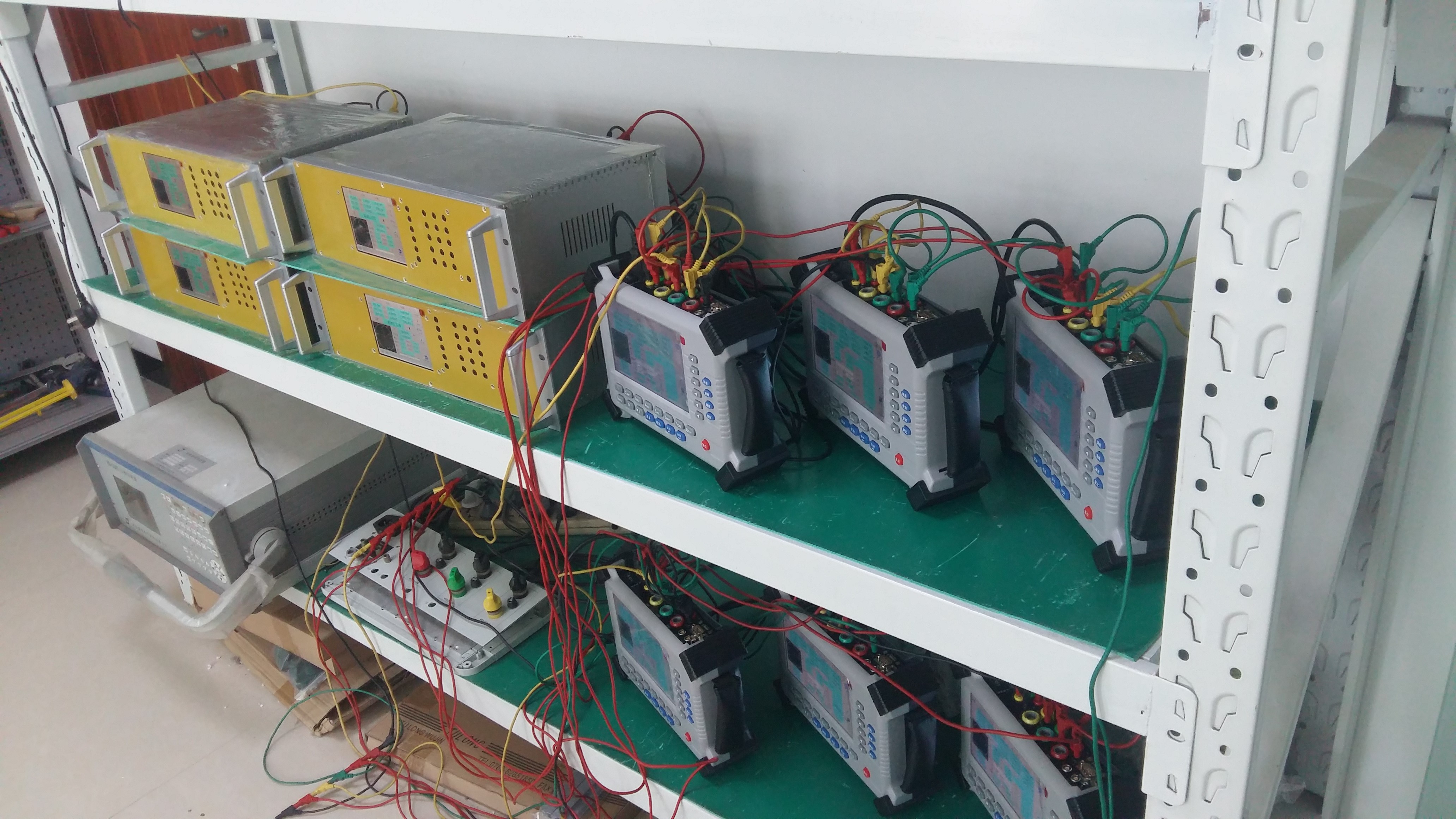

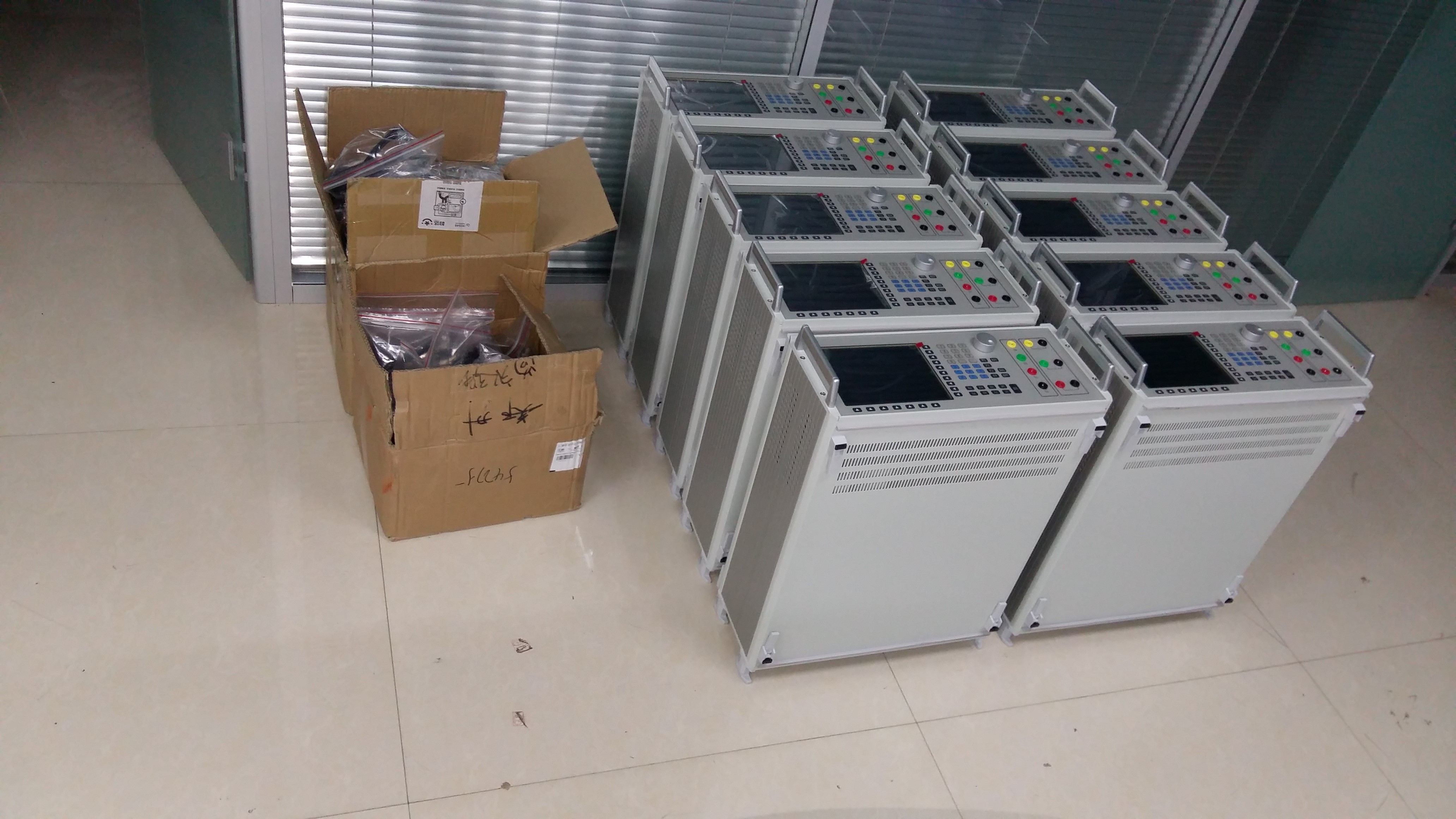

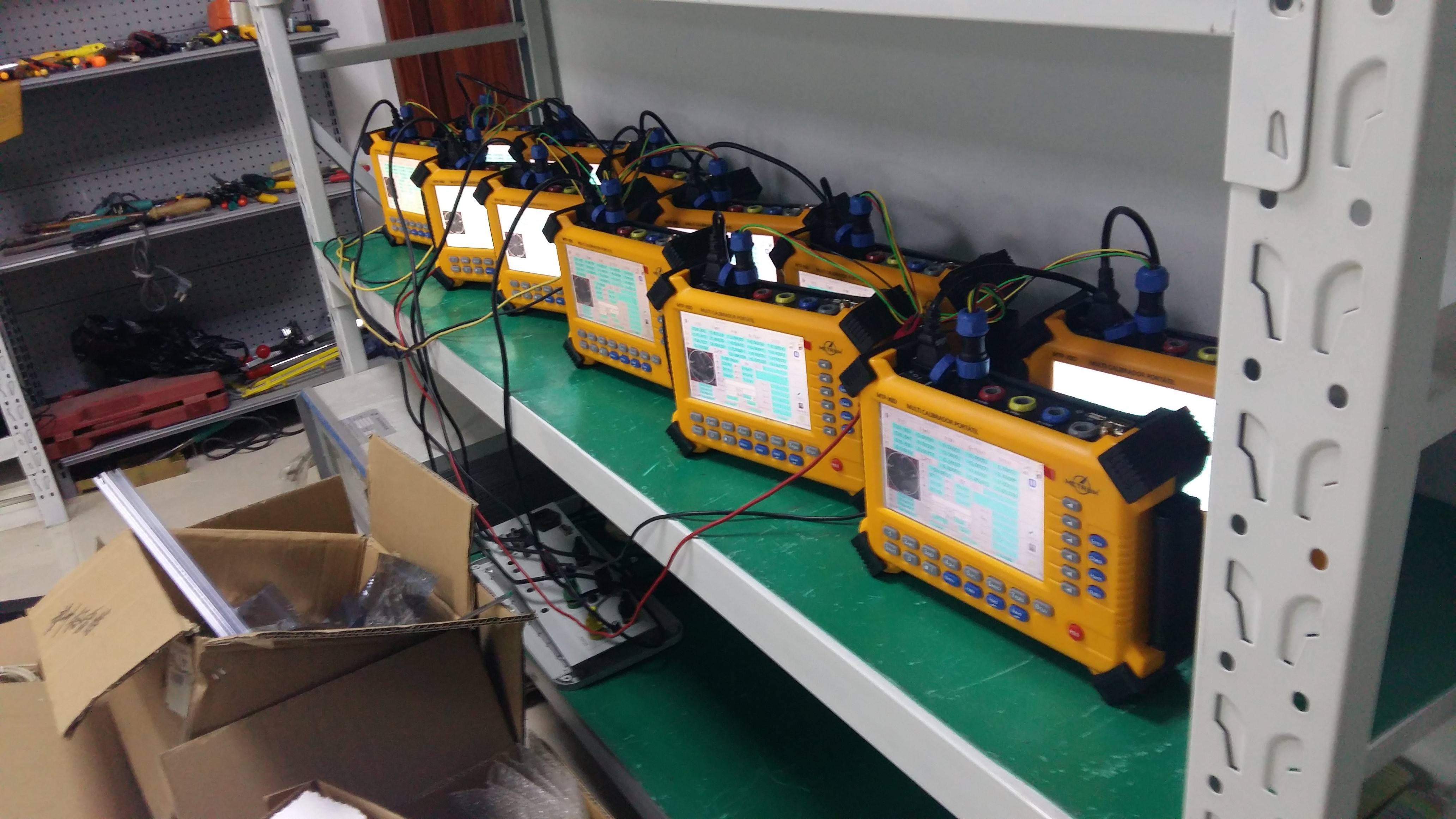

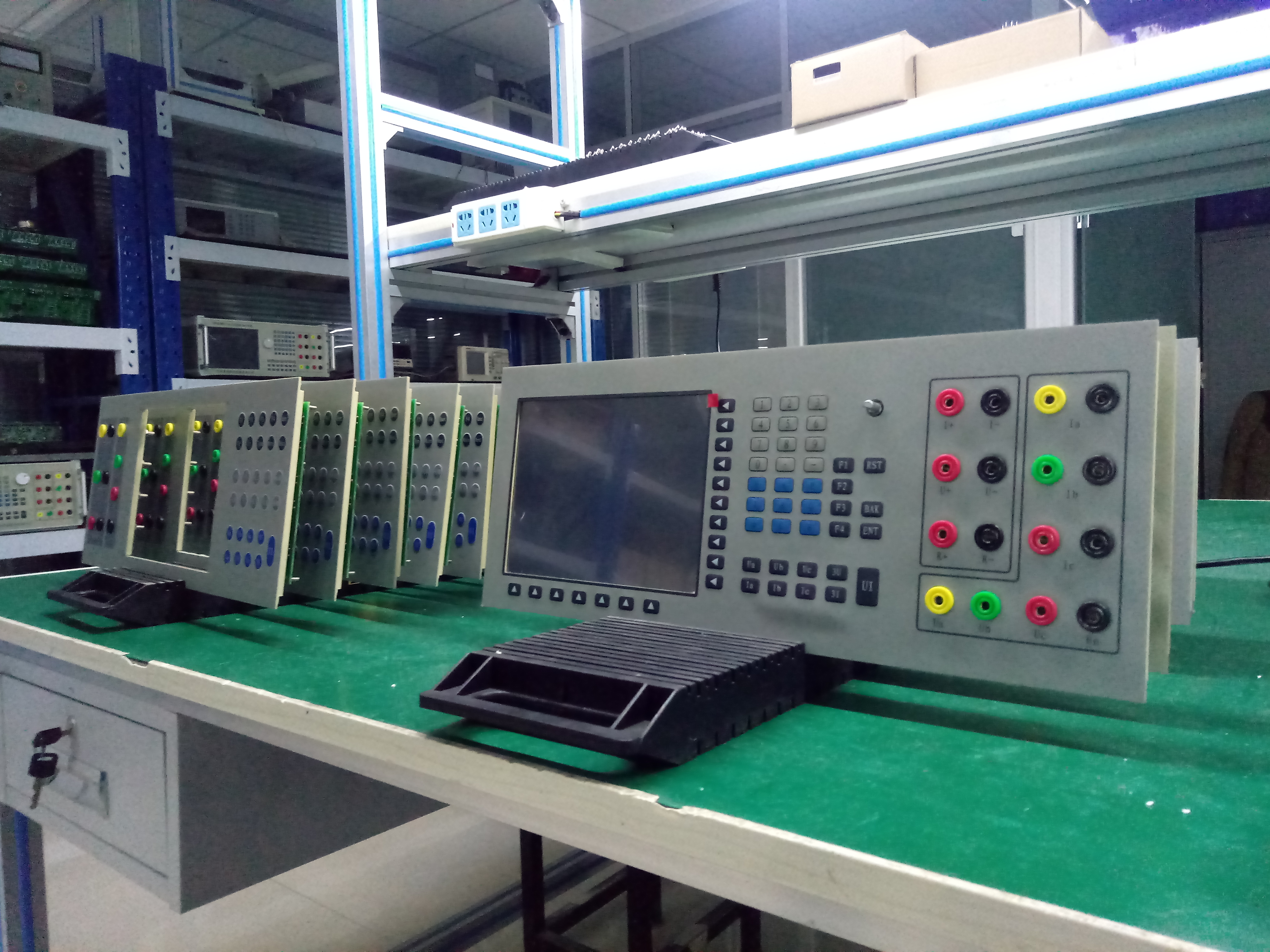

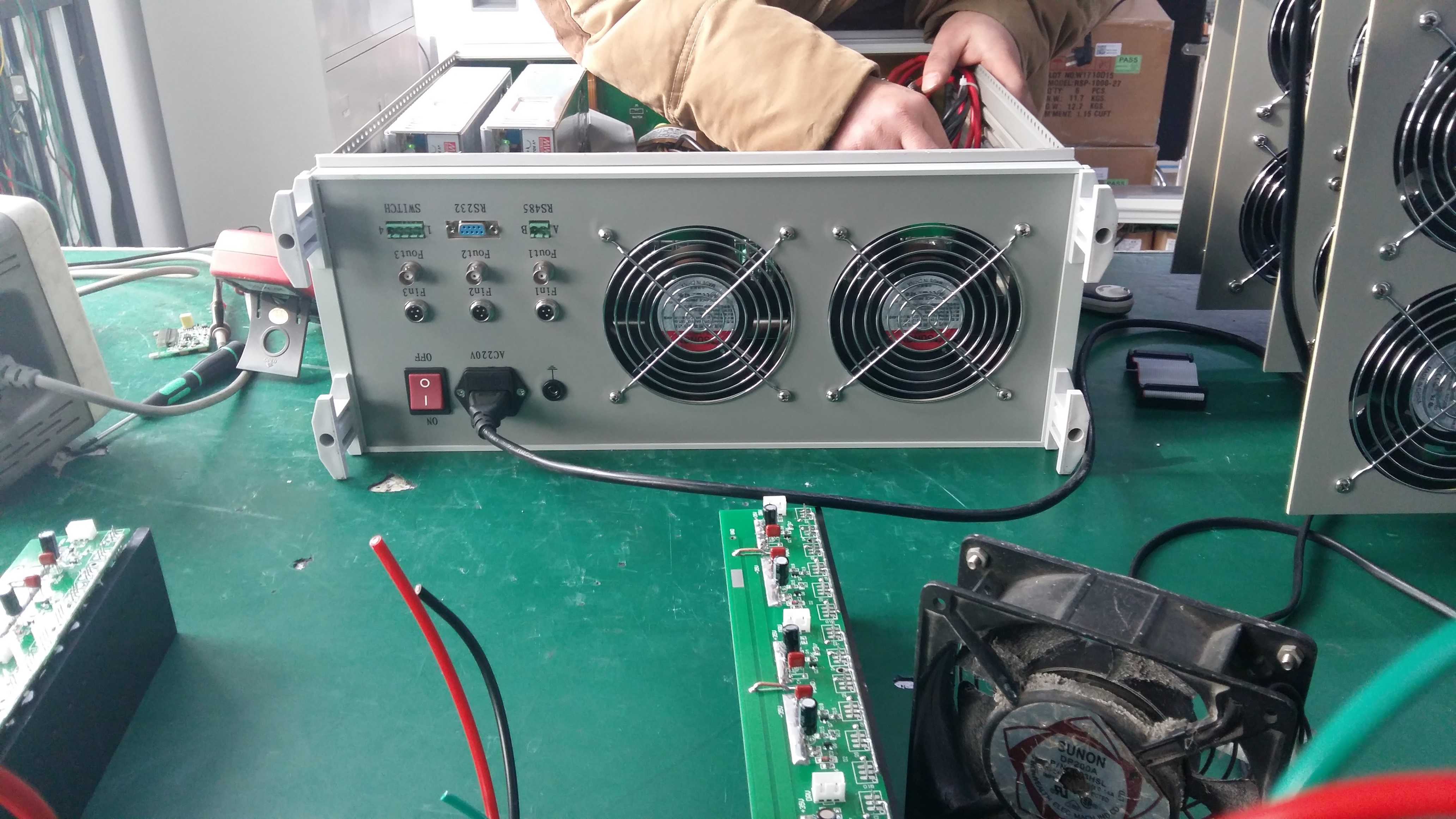

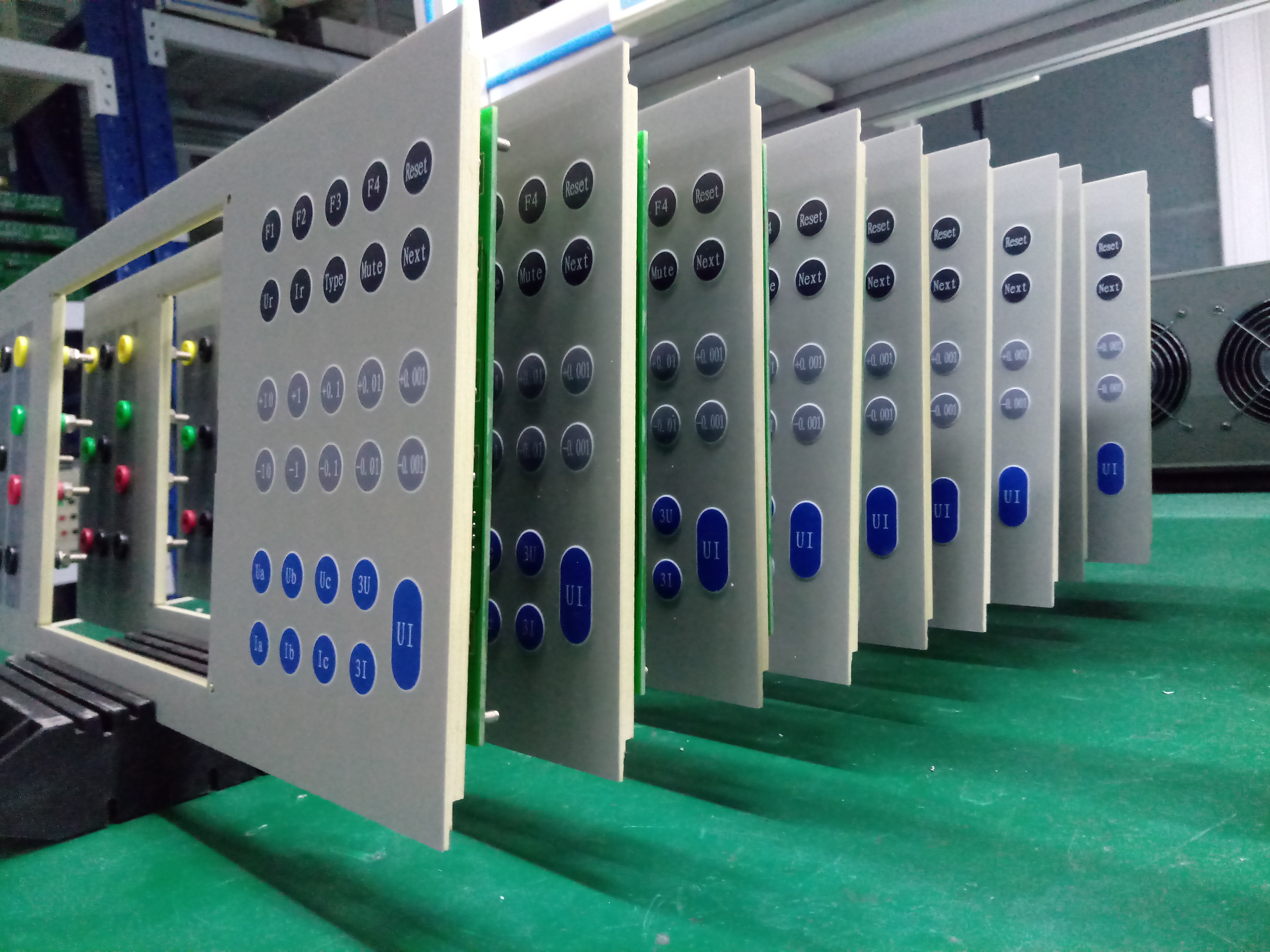

生产流程
